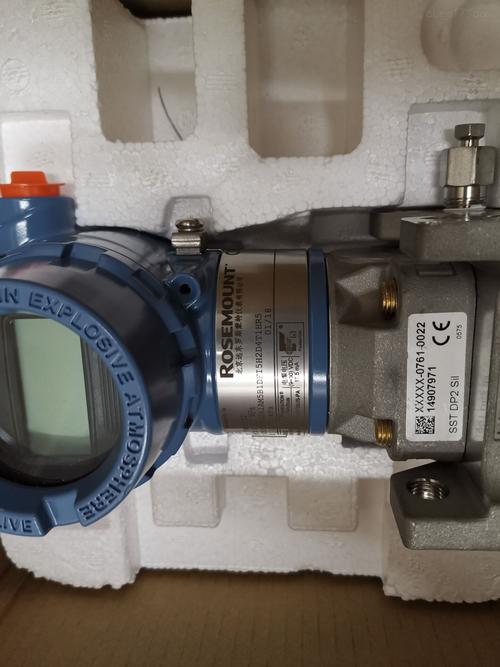

​罗斯蒙特3051 型无线压力变送器（美国罗斯蒙特3051TG压力变送器说明书）

罗斯蒙特3051 型无线压力变送器（美国罗斯蒙特3051TG压力变送器说明书）

一、3051TG罗斯蒙特压力变送器概述：罗斯蒙特3051tg，总体性能为±0.15%FS，精度为±0.075%FS，**压力为校验量程从0.3至10000psi.二、3051TG罗斯蒙特压力变送器技术参数：【1】表压：校验量程从0.3至10000psi【2】不锈钢与哈氏合金C过程隔离膜片【3】单隔离膜片设计【4】灌充液：硅油与惰性油【5】可选DIN与Autoclave相配的过程连接三、3051TG罗斯蒙特压力变送器特点：3051T型压力变送器工作原理：工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上3051压力变送器传感膜片是一个张紧的弹性元件，其位移随所受压而变化（对于3051GP压力变送器，大气压如同施加在传感膜片的低压侧一样）3051AP绝压变送器，低压侧始终保持一个参考压力传感膜片的*大位移量为0.004英寸（0.1毫米），且位移量与压力成正比两侧的电容极板检测传感膜片的位置传感膜片和电容极板之间电容的差值被转换为相应的电流，电压或数字HART（高速可寻址远程发送器数据公路）输出信号四、3051TG罗斯蒙特压力变送器选型：型号变送器类型3051TG表压变送器3051TA**压力变送器代码压力范围3051TG3051TA10-0.3至0-30psig（0-2至0-207kPa）0-0.3至0-30psig（0-2至0-207kPa）20-1.5至0-150psig（0-10至0-1034kPa）0-1.5至0-150psig（0-10至0-1034kPa）30-8至0-800psig（0-55至0-5516kPa）0-8至0-800psig（0-55至0-5516kPa）40-40至0-4,000psig（0-276至0-27579kPa） 0-40至0-4,000psig（0-276至0-27579kPa）50-2,000至0-10,000psig（0-13800至0-68900kPa）0-2,000至0-10,000psig（0-13800至0-68900kPa）代码输出A4-20mA，带有基于HART协议的数字信号M（1）低功耗，1-5Vdc，带有基于HART协议的数字信号（0.8-3.2Vdc输出，用选项代码C2）代码过程连接型式2A1/4-18NPT阴螺纹2B1/2-14NPT阴螺纹2CG1/2AA DIN 16288阳螺纹（仅限量程1-4，SST）2F锥形和螺纹式，适用于F-250-C型蒸压器Autoclave（包括压盖与筛，仅限量程5,SST）代码隔离膜片过程连接液件材料2（2）316L SST3（3）316L SST哈氏合金C-276哈氏合金C-276代码灌充液1硅油2惰性液（Fluorinert FC-43）代码外壳材料导线管入口尺寸A铝，聚氨酯涂层1/2-14NPTB铝，聚氨酯涂层M20×1.5（CM20）C铝，聚氨酯涂层PG13.5D铝，聚氨酯涂层G1/2JSST1/2-14NPTKSSTM20×1.5（CM20）LSSTPG13.5代码选项安装支架B42英寸管道安装或面板安装支架，全部SST危险场所认证E5厂家互检（FM）隔爆认证I5厂家互检（FM）非易燃与本质安全联合认证K5厂家互检（FM）隔爆与本质安全认证I1（3）BASEEFA/CENELEC本质安全认证N1（3）BASEEFA N类认证C6加拿大标准协会（CSA）隔爆与本质安全认证（要求*大电压42.4Vdc）E8CESI/CENELEC隔爆认证其它选项Q4校验数据Q8（4）材料可跟踪性证书，符合EN10204 3.1BJ1（5）只有本机零点调整J3（5）无本机零点或量程调整M5液晶表头，用于铝制外壳（仅限外壳代码A，B，C，D）M6液晶表头，用于SST外壳（仅限外壳代码J，K，L）T1耐瞬变电压保护端子块C1定制软件组态（随合同完成CDS00806-0100-4001）C20.8-3.2Vdc输出，带有基于HART协议的数字信号（仅限输出代码M）C4（6）模拟输出级符合NAMUR推荐NE43，1994年1月18日P1静压测试P2清洗，用于特殊应用场合V5接地螺钉组件典型型号：3051TG5A2A21AB4，下面我们就来说一说关于罗斯蒙特3051 型无线压力变送器?我们一起去了解并探讨一下这个问题吧!

罗斯蒙特3051 型无线压力变送器

一、3051TG罗斯蒙特压力变送器概述：罗斯蒙特3051tg，总体性能为±0.15%FS，精度为±0.075%FS，**压力为校验量程从0.3至10000psi.二、3051TG罗斯蒙特压力变送器技术参数：【1】表压：校验量程从0.3至10000psi【2】不锈钢与哈氏合金C过程隔离膜片【3】单隔离膜片设计【4】灌充液：硅油与惰性油【5】可选DIN与Autoclave相配的过程连接三、3051TG罗斯蒙特压力变送器特点：3051T型压力变送器工作原理：工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。3051压力变送器传感膜片是一个张紧的弹性元件，其位移随所受压而变化（对于3051GP压力变送器，大气压如同施加在传感膜片的低压侧一样）。3051AP绝压变送器，低压侧始终保持一个参考压力。传感膜片的*大位移量为0.004英寸（0.1毫米），且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流，电压或数字HART（高速可寻址远程发送器数据公路）输出信号。四、3051TG罗斯蒙特压力变送器选型：型号变送器类型3051TG表压变送器3051TA**压力变送器代码压力范围3051TG3051TA10-0.3至0-30psig（0-2至0-207kPa）0-0.3至0-30psig（0-2至0-207kPa）20-1.5至0-150psig（0-10至0-1034kPa）0-1.5至0-150psig（0-10至0-1034kPa）30-8至0-800psig（0-55至0-5516kPa）0-8至0-800psig（0-55至0-5516kPa）40-40至0-4,000psig（0-276至0-27579kPa） 0-40至0-4,000psig（0-276至0-27579kPa）50-2,000至0-10,000psig（0-13800至0-68900kPa）0-2,000至0-10,000psig（0-13800至0-68900kPa）代码输出A4-20mA，带有基于HART协议的数字信号M（1）低功耗，1-5Vdc，带有基于HART协议的数字信号（0.8-3.2Vdc输出，用选项代码C2）代码过程连接型式2A1/4-18NPT阴螺纹2B1/2-14NPT阴螺纹2CG1/2AA DIN 16288阳螺纹（仅限量程1-4，SST）2F锥形和螺纹式，适用于F-250-C型蒸压器Autoclave（包括压盖与筛，仅限量程5,SST）代码隔离膜片过程连接液件材料2（2）316L SST3（3）316L SST哈氏合金C-276哈氏合金C-276代码灌充液1硅油2惰性液（Fluorinert FC-43）代码外壳材料导线管入口尺寸A铝，聚氨酯涂层1/2-14NPTB铝，聚氨酯涂层M20×1.5（CM20）C铝，聚氨酯涂层PG13.5D铝，聚氨酯涂层G1/2JSST1/2-14NPTKSSTM20×1.5（CM20）LSSTPG13.5代码选项安装支架B42英寸管道安装或面板安装支架，全部SST危险场所认证E5厂家互检（FM）隔爆认证I5厂家互检（FM）非易燃与本质安全联合认证K5厂家互检（FM）隔爆与本质安全认证I1（3）BASEEFA/CENELEC本质安全认证N1（3）BASEEFA N类认证C6加拿大标准协会（CSA）隔爆与本质安全认证（要求*大电压42.4Vdc）E8CESI/CENELEC隔爆认证其它选项Q4校验数据Q8（4）材料可跟踪性证书，符合EN10204 3.1BJ1（5）只有本机零点调整J3（5）无本机零点或量程调整M5液晶表头，用于铝制外壳（仅限外壳代码A，B，C，D）M6液晶表头，用于SST外壳（仅限外壳代码J，K，L）T1耐瞬变电压保护端子块C1定制软件组态（随合同完成CDS00806-0100-4001）C20.8-3.2Vdc输出，带有基于HART协议的数字信号（仅限输出代码M）C4（6）模拟输出级符合NAMUR推荐NE43，1994年1月18日P1静压测试P2清洗，用于特殊应用场合V5接地螺钉组件典型型号：3051TG5A2A21AB4
